Basisfehler mit fehlender abgesicherter B-Bewertung

Erläuterung:

Es werden Basisfehler gesucht, die im Fehlernetz durch unmittelbar folgende Sicherheitsmechanismen (Fehlererkennung und Fehlerreaktion) abgesichert sind und für die im abgesicherten Fehlerpfad keine B-Bewertung existiert.

Anmerkung:

Basisfehler (BF) sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme


Basisfehler mit fehlender abgesicherter B-Bewertung

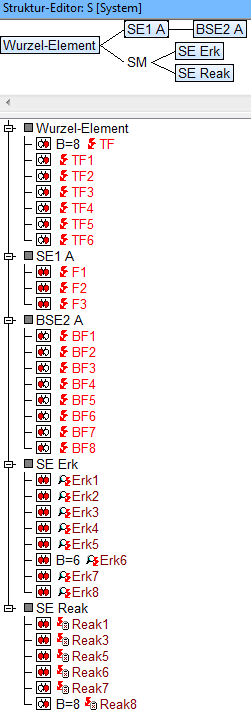

  • In der oben abgebildeten Struktur sind acht BF enthalten, was man an dem vor der Fehlfunktion platzierten Hot-Click-Symbol Fehlernetz erkennen kann. Dieses, bei entsprechender Anzeigeoption sichtbare Symbol, sagt über den betrachteten Fehler aus, dass er in Folgenrichtung mit mindestens einem weiteren Fehler verbunden ist, in Ursachenrichtung aber keine Verknüpfung besitzt. Das kommt in den weiter unten aus BF-Sicht aufgespannten Fehlernetzen deutlich zum Ausdruck. Hier sind nämlich die BF jene Fehler, die ganz rechts angeordnet sind und keine Fehlerursachen haben.
  • Gleichermaßen gibt die Struktur zu erkennen, dass in ihr insgesamt 14 Sicherheitsmechanismen verwendet werden, nämlich acht Fehlererkennungen (Erk; Hot-Click-Symbol Fehlererkennung) und sechs Fehlerreaktionen (Reak; Hot-Click-Symbol Fehlerreaktion).
  • Darüber, wie die Fehler, Fehlererkennungen und Fehlerreaktionen mit- und untereinander verknüpft sind, geben z.B. die Fehlernetze Auskunft.



Fehlernetze aus BF-Sicht:

Lt. Beschreibung der Qualitätsregel sollen „… Basisfehler gesucht (werden), die im Fehlernetz durch unmittelbar folgende Sicherheitsmechanismen (Fehlererkennung und Fehlerreaktion) abgesichert sind und für die im abgesicherten Fehlerpfad keine B-Bewertung existiert“.

Demnach müssen alle BF gesucht werden, denen im Fehlernetz sofort eine Fehlererkennung und dieser Fehlererkennung sofort eine Fehlerreaktion folgt. Welche Verknüpfungen anderer Art die BF sonst noch aufweisen, spielt keine Rolle.

Es fallen von den acht BF nur BF1, BF5, BF6, BF7 und BF8 in den Betrachtungsumfang hinein, weil nur diese einen entsprechenden Absicherungspfad besitzen.

Durch Anwendung der Anzeigeoption „Bewertung“ werden im Fehlernetz-Editor die bei den Fehlfunktionen, Fehlererkennungen und Fehlerreaktionen vergebenen Bedeutungszahlen (B-Werte) mit angezeigt.

007_2

Suchergebnis: Suchergebnis

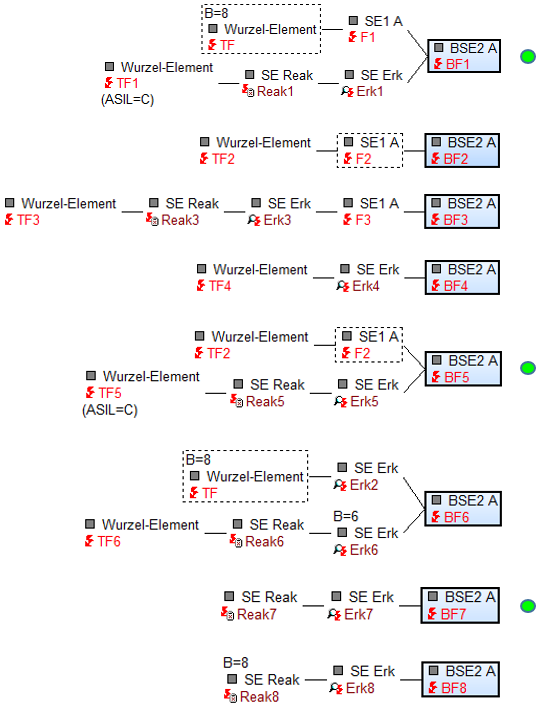

Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, werden BF1, BF5 und BF7 als das Filterkriterium erfüllende Fehlfunktionen ausfindig gemacht.

BF2 fällt durch das Filter-Raster, weil dieser Fehler mit keinen Sicherheitsmechanismen verknüpft ist. BF3 ist zwar mit beiden Sicherheitsmechanismen verknüpft, aber nicht unmittelbar, weil die Fehlerfolge F3 zwischengeschaltet ist. BF4 gehört nicht zum Suchergebnis, weil der Sicherheitsmechanismus „Fehlerreaktion“ in der Fehlerkette fehlt. Ebenso wird BF6 nicht ins Suchergebnis einbezogen, weil bei der Fehlererkennung ein Bedeutungswert hinterlegt ist. Und schließlich taucht auch BF8 nicht im Suchergebnis auf, weil im abgesicherten Fehlerpfad eine B-Bewertung bei der Fehlerreaktion vorhanden ist.

Herunterladen der QR-Beispieldatei
