Suche:
Basisfehler ohne Maßnahmen
Erläuterung:
Es werden Basisfehler gesucht, für die keine Maßnahmen, also weder Vermeidungs- noch Entdeckungsmaßnahmen, vereinbart sind.
Anmerkung:
Basisfehler (BF) sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

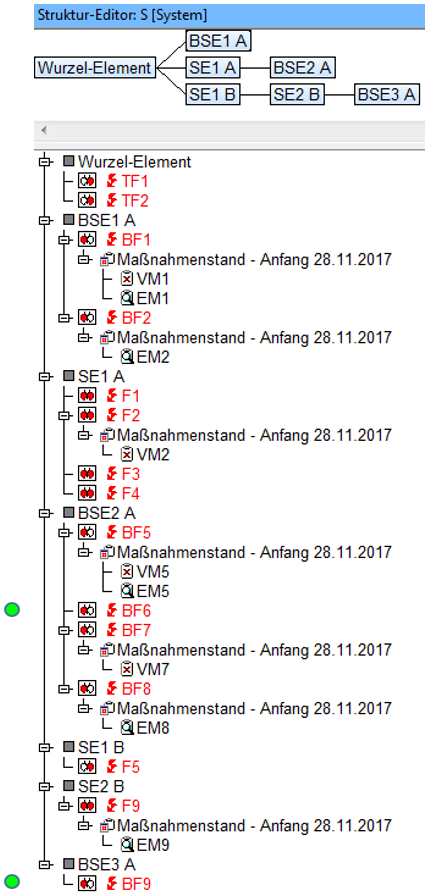

- In der zuvor abgebildeten Struktur sind sieben BF enthalten, was man an dem vor der Fehlfunktion platzierten Hot-Click-Symbol
erkennen kann. Dieses, bei entsprechender Anzeigeoption sichtbare Symbol, sagt über den betrachteten Fehler aus, dass er in Folgenrichtung mit mindestens einem weiteren Fehler verbunden ist, in Ursachenrichtung aber keine Verknüpfung besitzt. Das kommt in dem weiter unten abgebildeten Graph-Editor und den aus BF-Sicht aufgespannten Fehlernetzen deutlich zum Ausdruck. In beiden Editoren sind nämlich die BF jene Fehler, die ganz rechts angeordnet sind und keine Fehlerursachen haben. - Gleichermaßen gibt die Struktur zu erkennen, dass insgesamt vier Vermeidungsmaßnahmen (VM; Hot-Click-Symbol
) und fünf Entdeckungsmaßnahmen (EM; Hot-Click-Symbol
) bei Fehlfunktionen definiert worden sind.

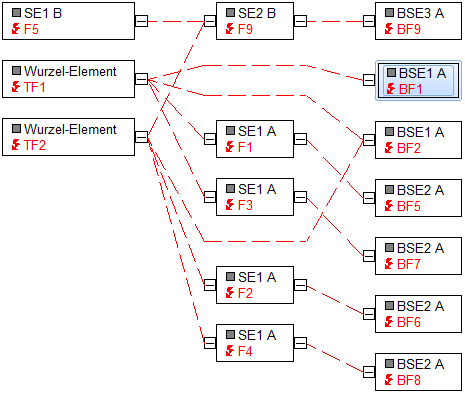

Graph-Editor:

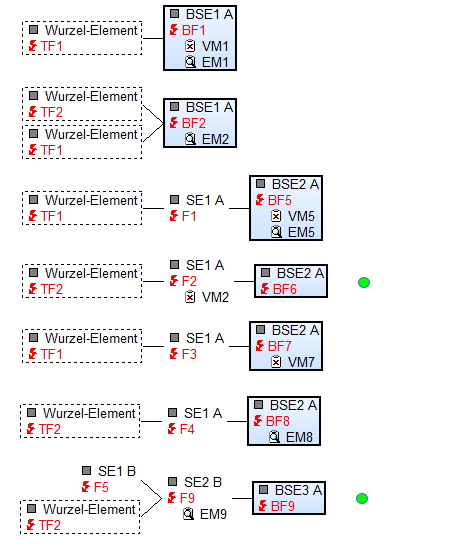

Fehlernetz-Editor aus BF-Sicht:
Durch Anwendung der Anzeigeoption „Maßnahmen“ werden im Fehlernetz-Editor die bei den Fehlfunktionen vorhandenen Vermeidungs- und Entdeckungs-Maßnahmen mit angezeigt.
Suchergebnis:
Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, werden zwei Fehlfunktionen ausfindig gemacht, die BF sind und weder eine Entdeckungsmaßnahme noch eine Vermeidungsmaßnahme besitzen. Das sind BF6 und BF9.
