Suche:

Basisfehler mit Maßnahmen ohne B-Bewertung in der Folgenkette

Erläuterung:

Es werden Basisfehler gesucht, für die Maßnahmen, also Vermeidungs- und/oder Entdeckungsmaßnahmen, vereinbart sind, für die jedoch keine B-Bewertung bekannt ist. Damit einem Basisfehler eine B-Bewertung zugeordnet werden kann, muss für mindestens eine seiner Fehlerfolgen die B-Bewertung vergeben sein.

Anmerkung:

Basisfehler sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme

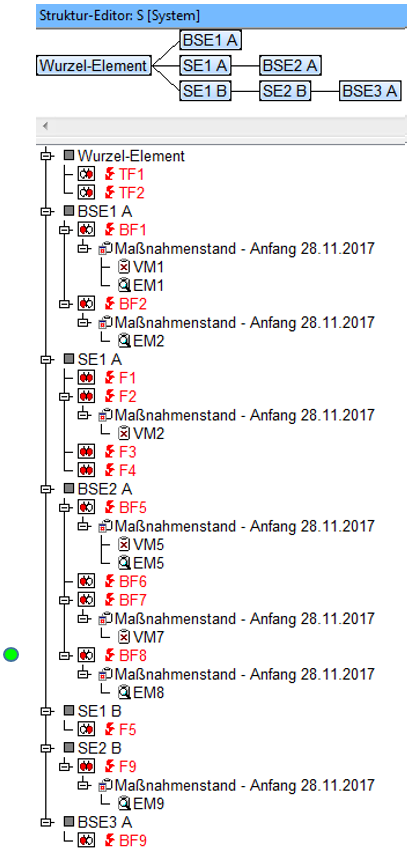

QR 10 -1

  • In der zuvor abgebildeten Struktur sind sieben Basisfehler enthalten, was man an dem vor der Fehlfunktion platzierten Hot-Click-Symbol Fehlernetz erkennen kann. Dieses, bei entsprechender Anzeigeoption sichtbare Symbol, sagt über den betrachteten Fehler aus, dass er in Folgenrichtung mit mindestens einem weiteren Fehler verbunden ist, in Ursachenrichtung aber keine Verknüpfung besitzt. Das kommt in dem weiter unten abgebildeten Graph-Editor und den aus BF-Sicht aufgespannten Fehlernetzen deutlich zum Ausdruck. In beiden Editoren sind nämlich die BF jene Fehler, die ganz rechts angeordnet sind und keine Fehlerursachen haben.
  • Gleichermaßen gibt die Struktur zu erkennen, dass insgesamt vier Vermeidungsmaßnahmen (VM; Hot-Click-Symbol Vermeidungsmaßnahme) und fünf Entdeckungsmaßnahmen (EM; Hot-Click-Symbol Entdeckungsmaßnahme) bei Fehlfunktionen definiert worden sind. Für die hier betrachtete Qualitätsregel ist dabei von besonderer Bedeutung, welche dieser Maßnahmen bei Basisfehlern verankert sind. Darüber gibt neben dem Struktur-Editor besonders gut der Fehlernetz-Editor Auskunft.
  • Im Fehlernetz-Editor, aber auch im Graph-Editor und in der Strukturliste kann man darüber hinaus ablesen, ob ein BF über einen seiner Folgefehler und einer dort vorhandenen B-Bewertung hinsichtlich seiner Bedeutung bestimmt ist. Dazu braucht man in den Anzeigeoptionen nur die Auswahl „B-Bewertung (Maximum)“ zu treffen. Ist unter diesem Umstand bei einem BF ein B-Max-Wert sichtbar, ist dieser BF hinsichtlich seiner Bedeutung bestimmt.

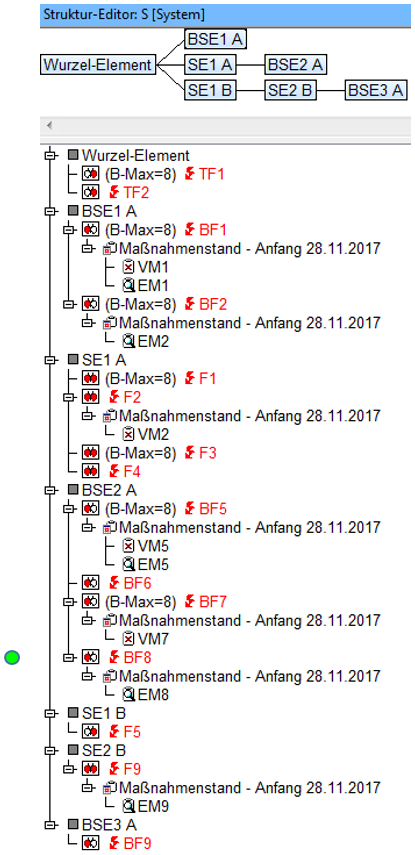

Struktur-Liste mit „B-Max-Anzeigeoption“:

QR 10 -2

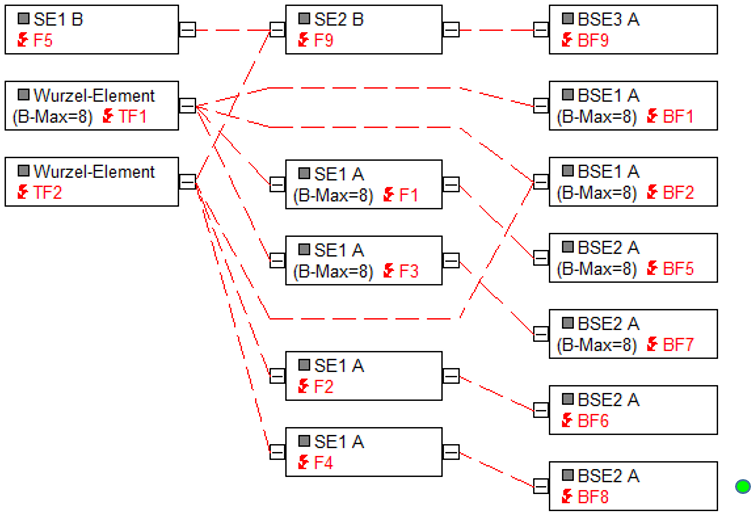

Graph-Editor:

QR 10 -3

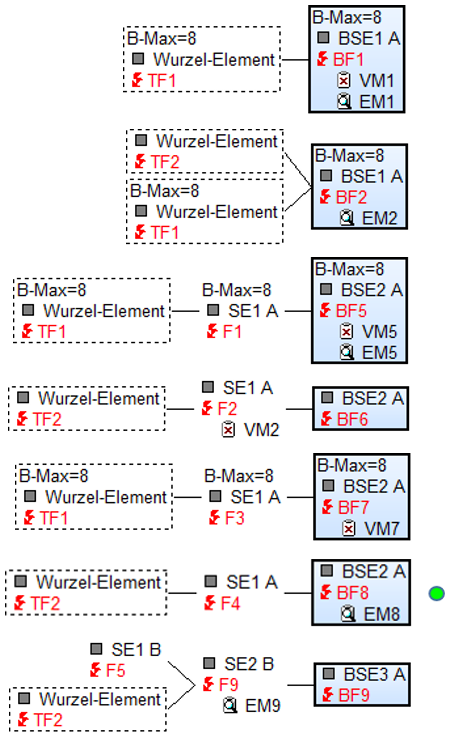

Fehlernetz-Editor aus BF-Sicht:

Durch Anwendung der Anzeigeoptionen „Maßnahmen“ und „B-Bewertung (Maximum)“ werden im Fehlernetz-Editor die bei den Fehlfunktionen vorhandenen Vermeidungs- und Entdeckungs-Maßnahmen sowie ein vorhandener B-Max-Wert mit angezeigt.

QR 10 -4

Suchergebnis: Suchergebnis

Wird der hier beschriebene Filter auf die hier beschriebene Struktur angewendet, wird eine einzige Fehlfunktion ausfindig gemacht, die zwar ein Basisfehler mit einer Maßnahme (hier Entdeckungsmaßnahme) ist, die aber hinsichtlich ihrer Bedeutung keine Bestimmung über einen ihrer Folgefehler hat. Die einzige Fehlfunktion, welche gefunden wird, heißt BF8.
