Suche:
Verknüpfte Funktionen und Merkmale ohne Fehlfunktionen
Erläuterung:
Es werden Funktionen und Merkmale gesucht, die im Funktionsnetz verknüpft sind, aber keine Fehlfunktionen aufweisen.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme
- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils zwei Funktionen (
), ein Produktmerkmal (
) und ein Prozessmerkmal (

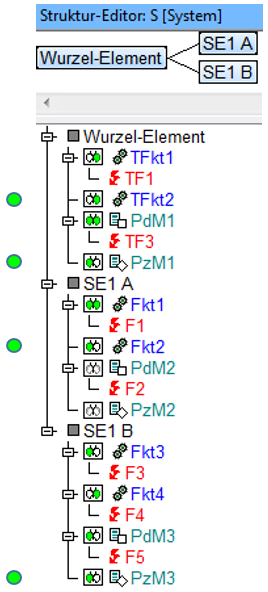

) zugeordnet sind. - Durch die Auswahl geeigneter Anzeigeoptionen (hier: Hot-Click-Symbol „Funktionsnetz“) kann man in der Strukturliste erkennen, welche Funktionen und Merkmale im Funktionsnetz verknüpft sind. Das sind hier insgesamt zehn Objekte.
- Von diesen zehn Objekten spürt die hier vorliegende Qualitätsregel jene auf, die keine Fehlfunktionen aufweisen. Untersucht man die oben abgebildete Strukturliste entsprechend, stellt man fest, dass von diesen zehn Funktionen und Merkmalen vier Objekte keine Fehlfunktionen haben.
Suchergebnis:
So lässt sich aus der Strukturliste für unser Beispiel ablesen, dass neben den Funktionen TFkt2 und Fkt2 noch die zwei Prozessmerkmale PzM1 und PzM3 bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnisse ausgewiesen werden. Es ist dabei völlig ohne Belang, ob die Fehlfunktionen in Netze eingebunden sind oder nicht.
