Suche:

Maßnahmen ohne Verantwortlichkeit und Termin

Erläuterung:

Es werden nicht verworfene Vermeidungs- und Entdeckungsmaßnahmen gesucht, für die keine Verantwortlichen und keine Termine definiert sind.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme

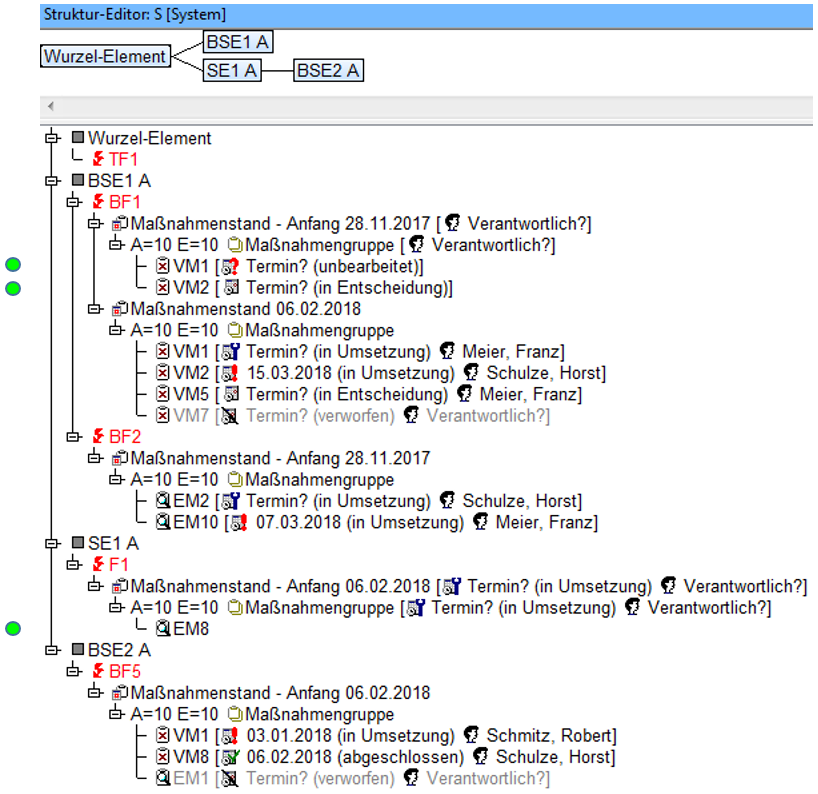

002_SE

  • In der oben abgebildeten Struktur sind bei verschiedenen Fehlern acht Vermeidungsmaßnahmen (VM; Hot-Click-Symbol: Vermeidungsmaßnahme) und vier Entdeckungsmaßnahmen (EM; Hot-Click-Symbol: Entdeckungsmaßnahme) verankert, teils mit, teils ohne Terminangaben und/oder Nennung von Verantwortlichen.
  • Jeder Maßnahme wird in der IQ-Software bei der Kopplung an einen Fehler ein Standard-Terminstatus zugeordnet. Sie legen diesen Status in den allgemeinen Dokumenteinstellungen fest. Insgesamt kann der Terminstatus fünf Zustände annehmen. Im vorliegenden Beispiel sind alle Zustände vertreten.
  • Einer der mit Maßnahmen versehenen Fehler ist nicht ins Fehlernetz eingebunden. Trotzdem werden auch diese Maßnahmen bei der Suche berücksichtigt.



Suchergebnis: Suchergebnis

Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, werden zwei VM und eine EM ausfindig gemacht, welche nicht den Zustand „verworfen“ haben und sowohl keine Terminangabe als auch keinen Verantwortlichen aufweisen.

Dabei handelt es sich um VM1 und VM2 im ersten Maßnahmenstand bei BF1. Außerdem ist EM8 bei F1 ein Treffer.

Herunterladen der QR-Beispieldatei
