Suche:
Fehlfunktionen mit B-Bewertung und zusätzlich mindestens einer Fehlerfolge
Erläuterung:
Es werden Fehlfunktionen gesucht, bei denen eine B-Bewertung vergeben und zusätzlich mindestens eine Fehlerfolge vorhanden ist.
Anmerkungen:
- Alle Fehlfunktionen der fme-Datei werden bei der Analyse betrachtet. Gefunden werden solche Fehlfunktionen, die Fehlerursachen sind und dennoch eine B-Bewertung besitzen. Diese Fehlfunktionen verletzen die Bedingung, dass nur Topfehler eine B-Bewertung haben sollten.
- Topfehler sind Fehler, die Fehlerursachen haben, aber keine Folgefehler aufweisen.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

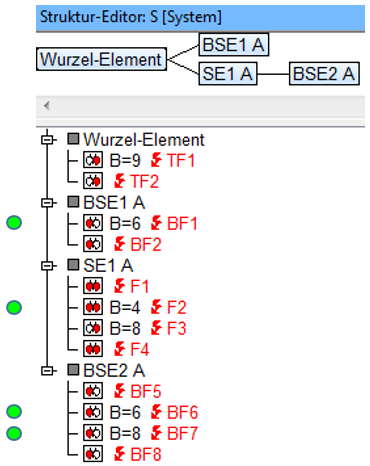

- In der Beispielstruktur sind vier Strukturelemente vorhanden, in denen sich entweder zwei oder vier Fehlfunktionen befinden. Durch geeignete Auswahl der Anzeigeoptionen (hier: Bewertung und Fehlernetz-Hot-Click-Symbol) lässt sich aus der Strukturliste unmittelbar ablesen, welche Fehlfunktionen B-Bewertungen aufweisen und gleichzeitig in Folgenrichtung verknüpft sind.
- Eine Fehlfunktion ist dann in Folgenrichtung verknüpft, wenn sie entweder das Hot-Click-Symbol
oder das Hot-Click-Symbol
aufweist.
Suchergebnis:
So kann man durch eine optische Analyse der Strukturliste direkt herausfinden, dass insgesamt vier Fehler existieren, die Folgefehler besitzen und eine B-Bewertung haben. Diese Fehler sind BF1, F2, BF6 und BF7.
