Merkmale (Control-Plan) ohne Prüfmittel

Erläuterung:

Es werden für den Control-Plan relevante Produkt- und Prozessmerkmale gesucht, für die kein Prüfmittel vereinbart wurde.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme


014_Struktureditor

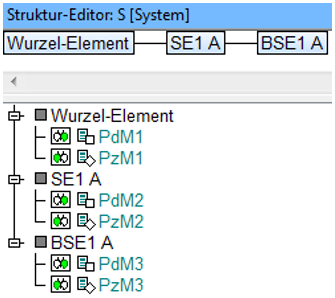

  • Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils ein Produktmerkmal (Produktmerkmal) und ein Prozessmerkmal (Prozessmerkmal) zugeordnet sind. Die Merkmale eines jeden Strukturelements sind miteinander im Rahmen eines Merkmals/Funktionsnetzes (s.u.) verknüpft, worüber die Symbole functionnet_right und functionnet Auskunft geben.
  • Die Verknüpfung der Merkmale untereinander zeigen die Netze wie folgt:

014_Verknüpfung

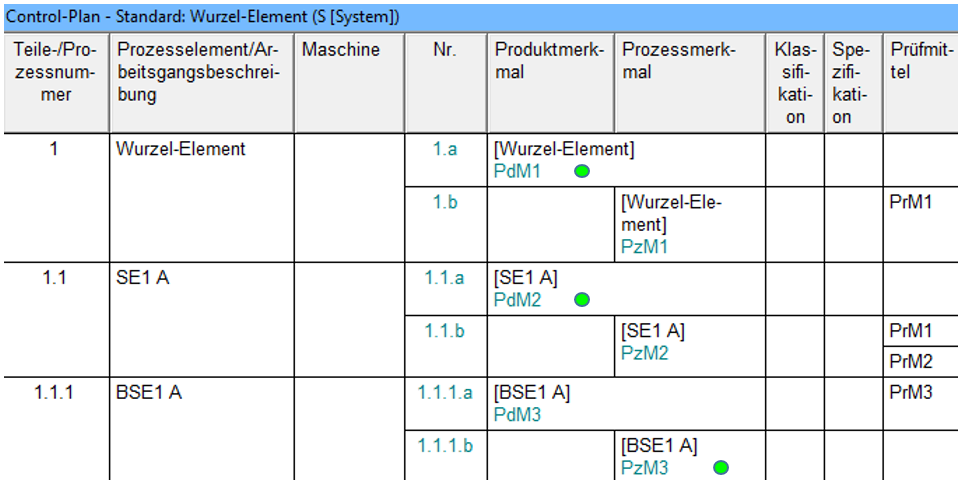

  • Die vorliegende Qualitätsregel spürt jene Merkmale auf, welchen keine Prüfmittel zugeordnet sind. Im Control-Plan kann man Prüfmittel den Produkt- und Prozessmerkmalen zuweisen. Für unser Beispiel wurden die Zuweisungen in nachfolgend dargestellter Form vorgenommen:

014_replaced_de

  • Das Aussehen des Control-Plans in der vorliegenden Form wird einerseits möglich, weil die Produkt- und Prozessmerkmale in der beschriebenen Weise miteinander verknüpft sind und weil andererseits in den allgemeinen Einstellungen für den Control-Plan (unter Extras – Dokumenteinstellungen) die Anzeige der Prozessmerkmale auf dem Merkmals/Funktionsnetz basiert.

Suchergebnis: Suchergebnis

So lässt sich aus dem Control-Plan für unser Beispiel ablesen, dass den Produktmerkmalen PdM1 und PdM2 sowie dem Prozessmerkmal PzM3 keine Prüfmittel zugewiesen worden sind. Deshalb werden diese drei Merkmale bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnis ausgewiesen.

Herunterladen der QR-Beispieldatei
