Suche:

Falsch verknüpfte Fehlfunktionen von Basis-Strukturelementen

Erläuterung:

Es werden Fehlfunktionen gesucht, die bei Funktionen von Basis-Strukturelementen verankert und in Ursachenrichtung mit Fehlfunktionen der gleichen Struktur verknüpft.

Strukturübergreifende Fehlernetzverknüpfungen werden bei dieser Suche nicht erfasst.

Anmerkung:

Ein Basis-Strukturelement ist ein Strukturelement, dem in der Struktur in Ursachenrichtung (also nach rechts) kein Strukturelement mehr nachfolgt.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme

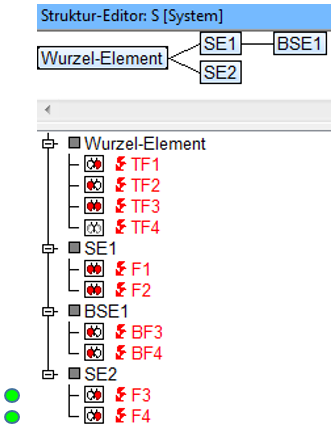

069_Struktureditor

  • Die Beispielstruktur besteht aus vier Systemelementen (systemelement), denen eine unterschiedliche Zahl von Fehlern (failure+) zugeordnet ist. Von diesen vier Systemelementen sind nur BSE1 und SE2 Basis-Strukturelemente, weil diesen Strukturelementen keine weiteren Systemelemente in Ursachenrichtung nachfolgen.
  • Wählt man als Anzeigeoption die Darstellung des Hot-Click-Symbols (z.B. fehlernetz_both) für das Fehlernetz hinzu, erkennt man sofort, auf welche Weise die Fehler ins Fehlernetz eingebunden sind. Weil die hier betrachtete Qualitätsregel solche Fehler sucht, die bei Basis-Strukturelementen verankert und in Ursachenrichtung verknüpft sind, führt eine optische Analyse der vor den Fehlern der Basis-Strukturelemente positionierten Fehlernetz-Hot-Click-Symbole unmittelbar zum Suchergebnis, welches bei Anwendung der Qualitätsregel erzielt wird.
  • Wenn ein Fehler im Fehlernetz in Ursachenrichtung verknüpft ist, sieht das zugehörige Fehlernetz-Hot-Click-Symbol entweder so (fehlernetz_both) oder so (fehlernetz_right) aus. Also trifft für solcherart gekennzeichnete Fehler von Basis-Strukturelementen zu, dass sie im Suchergebnis der hier betrachteten Qualitätsregel auftauchen müssen.

Suchergebnis: Suchergebnis

Deshalb sind insgesamt zwei Fehler beim Basis-Strukturelement SE2 vorhanden, die eine Verknüpfung in Ursachenrichtung aufweisen und im Qualitätsregel-Suchergebnis auftauchen. Diese Fehler sind F3 und F4.

Herunterladen der QR-Beispieldatei
