Suche:

Falsch verknüpfte Funktionen und Merkmale der Strukturwurzel

Erläuterung:

Es werden Funktionen und Merkmale gesucht, die bei der Strukturwurzel verankert und in Folgenrichtung mit Funktionen oder Merkmalen der gleichen Struktur verknüpft sind.

Strukturübergreifende Funktionsnetzverknüpfungen werden bei dieser Suche nicht erfasst.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme


qr-72-1

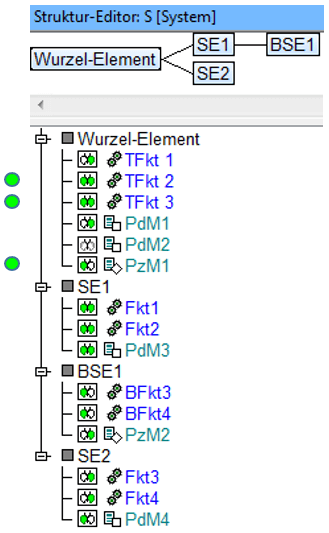

  • Die Beispielstruktur besteht aus vier Systemelementen (systemelement), denen eine unterschiedliche Zahl von Funktionen (funktion), Produktmerkmalen (Produktmerkmal) und Prozessmerkmalen (Prozessmerkmal) zugeordnet ist.
  • Wählt man als Anzeigeoption die Darstellung des Hot-Click-Symbols (z.B. funktionsnetz_both) für das Funktionsnetz hinzu, erkennt man sofort, auf welche Weise die Funktionen und Merkmale ins Funktionsnetz eingebunden sind. Weil die hier betrachtete Qualitätsregel solche Funktionen und Merkmale sucht, die bei der Strukturwurzel verankert und in Folgenrichtung verknüpft sind, führt eine optische Analyse der vor den Funktionen und Merkmalen des Wurzelelements positionierten Funktionsnetz-Hot-Click-Symbole unmittelbar zum Suchergebnis, welches bei Anwendung der Qualitätsregel erzielt wird.
  • Wenn eine Funktion oder ein Merkmal im Funktionsnetz in Folgenrichtung verknüpft ist, sieht das zugehörige Funktionsnetz-Hot-Click-Symbol entweder so (funktionsnetz_both) oder so (functionnet_right) aus. Also trifft für solcherart gekennzeichnete Funktionen und Merkmale zu, dass sie im Suchergebnis der hier betrachteten Qualitätsregel auftauchen müssen.

Suchergebnis: Suchergebnis

Deshalb sind insgesamt zwei Topfunktionen und ein Merkmal beim Wurzelelement vorhanden, die eine Verknüpfung in Folgenrichtung aufweisen. Diese IQ-Objekte sind TFkt 2, TFkt 3 und PzM1.

Herunterladen der QR-Beispieldatei
