Suche:

Topfehler, deren sämtliche Basisfehler keine Maßnahmen besitzen

Erläuterung:

Es werden Topfehler gesucht, welche nur mit Basisfehlern verknüpft sind, die weder Vermeidungs- noch Entdeckungsmaßnahmen aufweisen.

Anmerkungen:

  • Topfehler sind Fehler, die Fehlerursachen haben, aber keine Folgefehler aufweisen.
  • Basisfehler sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme

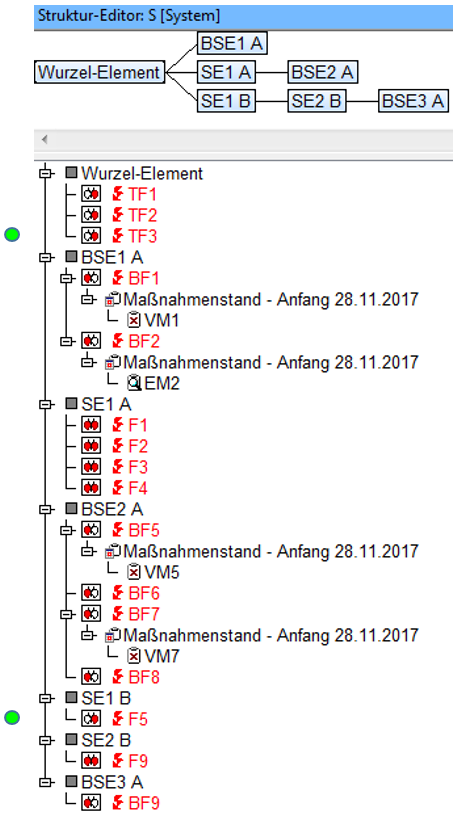

076_Struktureditor

  • TF1, TF2 und TF3 sind drei im Wurzelelement verankerte Topfehler (TF) der zuvor aufgezeigten Struktur. Wählt man als Anzeigeoption die Darstellung der Maßnahmen in der Strukturliste hinzu, erkennt man sofort, bei welchen Fehlern welche Maßnahmen verankert sind.
  • Tatsächlich befindet sich ein weiterer TF auch noch im SE1 B, nämlich F5. Darüber, wie die Fehler der Struktur insgesamt miteinander verknüpft sind, geben der Graph-Editor und/oder das Fehlernetz Auskunft.
  • Durch geeignete Wahl der Anzeigeoptionen ist zusätzlich im Fehlernetz ersichtlich, bei welchen Fehlern welche Maßnahmen vorhanden sind.

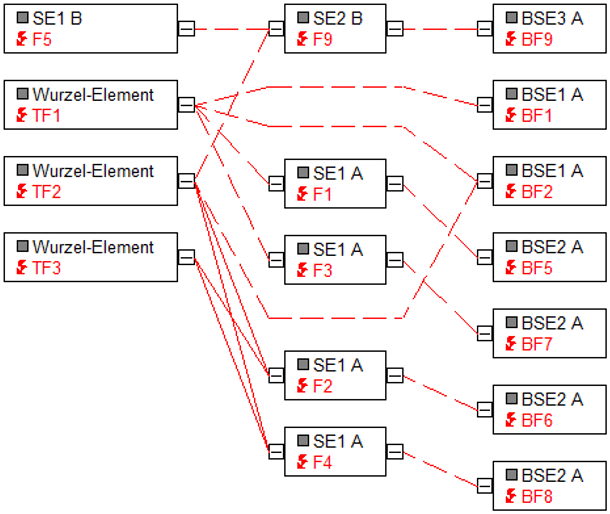

Graph-Editor aus TF-Sicht:

qr-76-1

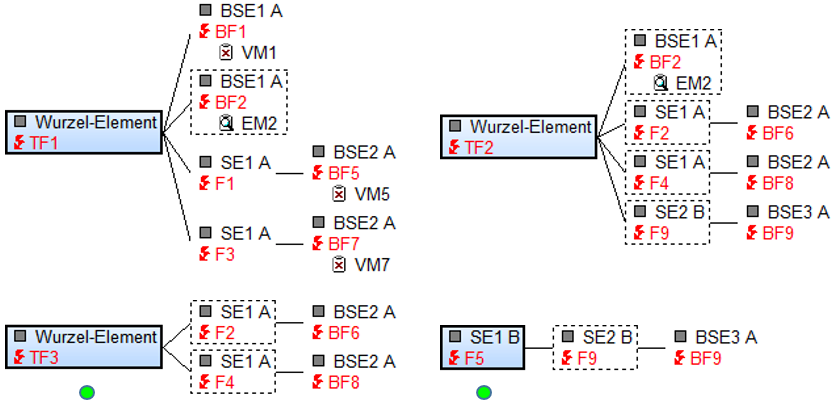

Fehlernetz-Editor aus TF-Sicht:

076_Fehlernetz

Suchergebnis: Suchergebnis

Aus den Fehlerverknüpfungen lässt sich ablesen, dass insgesamt zwei Topfehler gefunden werden, die ausschließlich mit Basisfehlern verknüpft sind, welche weder eine Vermeidungs- noch eine Entdeckungsmaßnahme aufweisen. Diese Topfehler sind TF3 und F5.
