Suche:
Fehlfunktionen mit abweichenden Fehlerbaumursachen
Erläuterung:
Es werden in einem Fehlernetz verankerte Fehlfunktionen gesucht, die Ursachen haben, welche im Fehlerbaum fehlen oder falsch verknüpft sind.
Beispiel:
Abkürzungen:

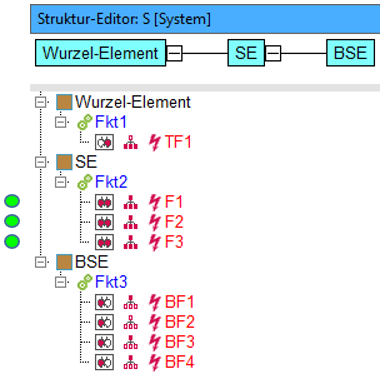

- Die Beispiel-Struktur besteht aus drei Strukturelementen – jedes davon mit einer Funktion, der eine eine unterschiedliche Anzahl an Fehlern zugeordnet ist. Das führt zu folgendem Fehlernetz:
- Diesem Fehlernetz steht in unserem Beispiel ein Fehlerbaum gegenüber, dem bei F1 erkennbar eine Fehlerursache fehlt und der bei F2 sowie F3 falsche Fehlerursachen besitzt:
- Ziel der hier beschriebenen QR ist, solche im Fehlerbaum fehlende und falsche Verknüpfungen zu entdecken. Für unsere Beispieldatei ergibt sich somit das nachfolgende Suchergebnis:
Suchergebnis:
Weil die QR Fehlfunktionen sucht, deren Fehlerursachen im Fehlerbaum im Vergleich zum Fehlernetz fehlen oder falsch verknüpft sind, werden die Fehlfunktionen F1, F2 und F3 als Treffer markiert. F1 deshalb, weil im Fehlerbaum die zu F1 gehörende Fehlerursache BF2 nicht vorhanden ist. F2 und F3 werden im Suchergebnis angezeigt, weil bei ihnen im Fehlerbaum andere Fehlerursachen verknüpft sind als im Fehlernetz.
