Suche:

Maßnahmenstände mit kritischem Risikomatrix-Rang

Erläuterung:

Gesucht werden Änderungsstände, deren Rang gemäß Riskomatrix einen vorgegebenen Grenzwert überschreitet. Voreingestellt ist der Grenzwert 9, dieser kann jedoch vom Benutzer geändert werden. Da es insgesamt 27 Farbentripel gibt, muss sich der Grenzwert zwischen 1 und 27 inklusive bewegen. Hierbei ist 1 der beste (alles grün) und 27 der schlimmste Wert (alles rot).

Beispiel:


Abkürzungen
  • Anf = Anforderung
  • ASIL = Sicherheitsanforderungsstufe im Automobilbereich
  • BF = Basisfehler einer Basisfunktion
  • BFkt = Basisfunktion eines Basis-Strukturelements
  • BSE = Basis-Strukturelement
  • BZ = Betriebszustand
  • DC = Diagnose-Deckungsgrad
  • DSCF = Gefährlicher sicherheitskritischer Fehler
  • Erk = Fehlererkennung
  • EM = Entdeckungsmaßnahme
  • F = Fehler
  • FIT = Ausfallrate
  • Fkt = Funktion
  • FSM = Funktionales Sicherheits-Management
  • Kl Anf = Klassifikation für Anforderung
  • Kl PdM = Klassifikation für Produktmerkmal
  • Kl PzM = Klassifikation für Prozessmerkmal
  • LF = Latenter Fehler
  • LFM = Latent-Fehler-Berechnung
  • LM = Lenkungsmethode
  • PdM = Produktmerkmal
  • PE = Prozesselement
  • PFH = Fehlerwahrscheinlichkeit pro Stunde
  • PMHF = Probabilistic metric for random hardware failures
  • Pr = Prüfung
  • PrM = Prüfmittel
  • PzM = Prozessmerkmal
  • QM = Qualitätsmaßnahme
  • QR = Qualitätsregel
  • Reak = Fehlerreaktion
  • RMR = Risiko-Matrix-Rang
  • RP = Reaktionsplan
  • SE = Strukturelement
  • SE Erk = Strukturelement für Fehlererkennungen
  • SE Reak = Strukturelement für Fehlerreaktionen
  • SFF = Anteil ungefährlicher Ausfälle
  • SIL = Sicherheitsanforderungsstufe
  • SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
  • SPF = Einzelfehler
  • SPFM = Einzelfehler-Berechnung
  • SZ = Sicherheitsziel
  • TF = Topfehler einer Topfunktion
  • TFkt = Top-Funktion beim Wurzelelement
  • VM = Vermeidungsmaßnahme


Risikomatrix-Set:

Ein Risikomatrix-Set besteht aus drei Risikomatrizen, die von der Kombination der Bewertungszahlen BxA, BxE und ExA aufgespannt werden. Jede Matrix kann vom IQ-Anwender im Data-Manager-Bereich der Software (Verwaltung / Risikomatrizen) unter Benutzung des Kontextmenüs konfiguriert werden. Darunter ist die Zuordnung der Farben Grün, Gelb und Rot zu den Bewertungszahl-Kombinationen zu verstehen.

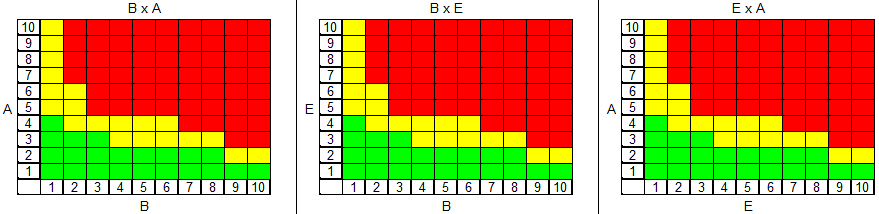

Das in der IQ-Software als Standard abgespeicherte Risikomatrix-Set hat folgendes Aussehen:

Für jeden Maßnahmenstand lässt sich damit bei Bekanntsein der Bewertungszahlen B, A und E ermitteln, ob die betrachteten Bewertungszahl-Kombinationen in einen grünen, gelben oder roten Bereich fallen. Dabei wird verabredungsgemäß der rote Bereich als am kritischsten angesehen.

RMR-Tabelle:

Die RMR-Tabelle hat zum Ziel, die für einen Maßnahmenstand in den drei Risikomatrizen BxA, BxE und ExA enthaltenen Einzel-Risiken zu bündeln und das Gesamtrisiko „in einem Wert“ als RMR auszugeben.

Dabei wird der RMR aus den Farbkombinationen der drei Risikomatrizen des Risikomatrix-Sets bestimmt. Weil jede Risikomatrix drei Farben besitzt, können insgesamt 27 verschiedene Grün-Gelb-Rot-Farbkombinationen gebildet werden, von denen die Farbkombination grün-grün-grün das niedrigste (RMR = 1) und die Farbkombination rot-rot-rot das höchste Gesamt-Risikopotential (RMR = 27) darstellen. An welche Positionen Sie als FMEA-Bearbeiter die anderen Farb- und damit Risiko-Kombinationen stellen, können Sie selbst entscheiden.

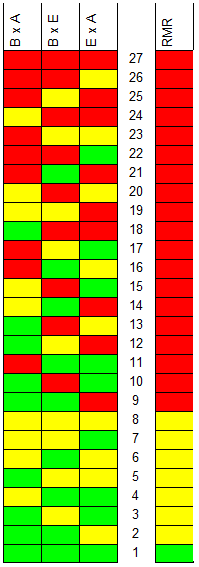

Die in der IQ-Software als Standard abgespeicherte RMR-Tabelle hat folgendes Aussehen:

Zwecks gesteigerter Übersichtlichkeit lassen sich die 27 Risikomatrixränge ihrerseits ebenfalls mit den Farben Grün, Gelb und Rot kennzeichnen und damit drei Risikogruppen zuordnen. Im dargestellten Fall werden alle RMR, welche mindestens einmal die Farbe Rot im Farbentripel haben, selbst als rot und somit kritisch dargestellt. Ihnen als IQ-Anwender ist auch hier die Möglichkeit gegeben, die Farbzuordnung zu den Risikomatrixrängen zu verändern. Dabei sollten Sie allerdings aus logischen Gründen die Regel einhalten, dass oberhalb eines gelb gekennzeichneten RMR keine grüne Markierung mehr auftreten darf und oberhalb einer roten Markierung jegliche andere Farbe verboten ist.

Dieses Verbot muss auch deshalb eingehalten werden, weil die vorliegende Qualitätsregel all jene Maßnahmenstände herausfiltert, die Risikomatrixränge aufweisen, welche höher oder gleich dem ersten rot gekennzeichnete sind.

Beispiel-Beschreibung:

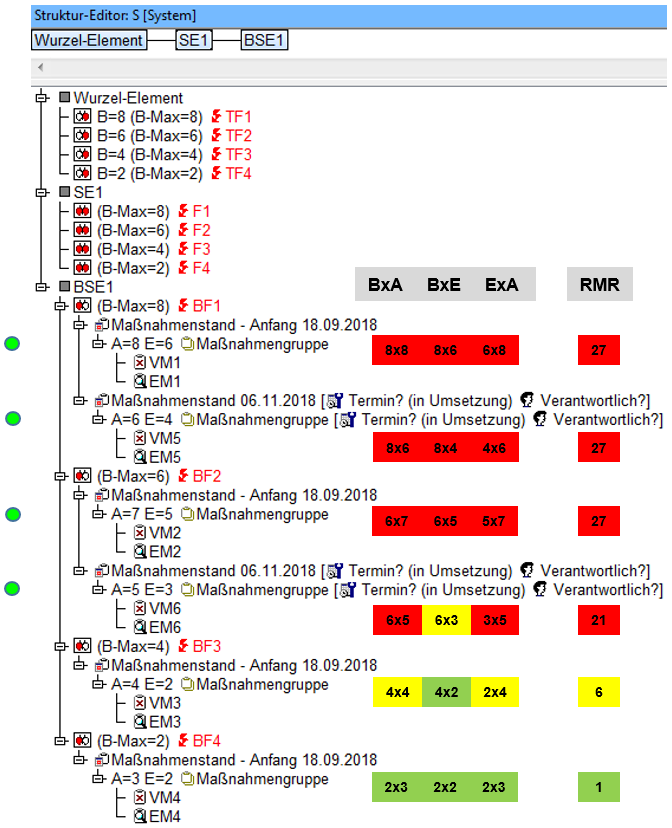

  • Die gezeigte Beispielstruktur besteht aus drei Strukturelementen, die jeweils vier Fehlfunktionen aufweisen. Während bei den Topfehlern die Fehlerbedeutungen zu finden sind, sind den Basisfehlern die Vermeidungs- und Entdeckungsmaßnahmen beigegeben. Die Auftretens- und Entdeckungswahrscheinlichkeiten der Maßnahmen schließlich sind bei den zugehörigen Maßnahmengruppen verankert.
  • Die vorliegende Qualitätsregel hat zum Ziel, solche Maßnahmenstände aufzuspüren, die einen kritischen RMR aufweisen. Kritische Risikomatrixränge sind solche, die rot gekennzeichnet sind. Darüber gibt die RMR-Tabelle Auskunft. Für das hier vorliegende Beispiel wurde die in der IQ-Software standardmäßig hinterlegte und zuvor beschriebene RMR-Tabelle verwendet.
  • Weil es in der IQ-Software z.Z. (September 2019) keine Anzeigeoption für die Kombinationen der Bewertungszahlen BxA, BxE und ExA sowie für den RMR im Struktur-Editor gibt, sind diese Parameter in das Bild der Beispiel-Beschreibung von Hand eingearbeitet worden.

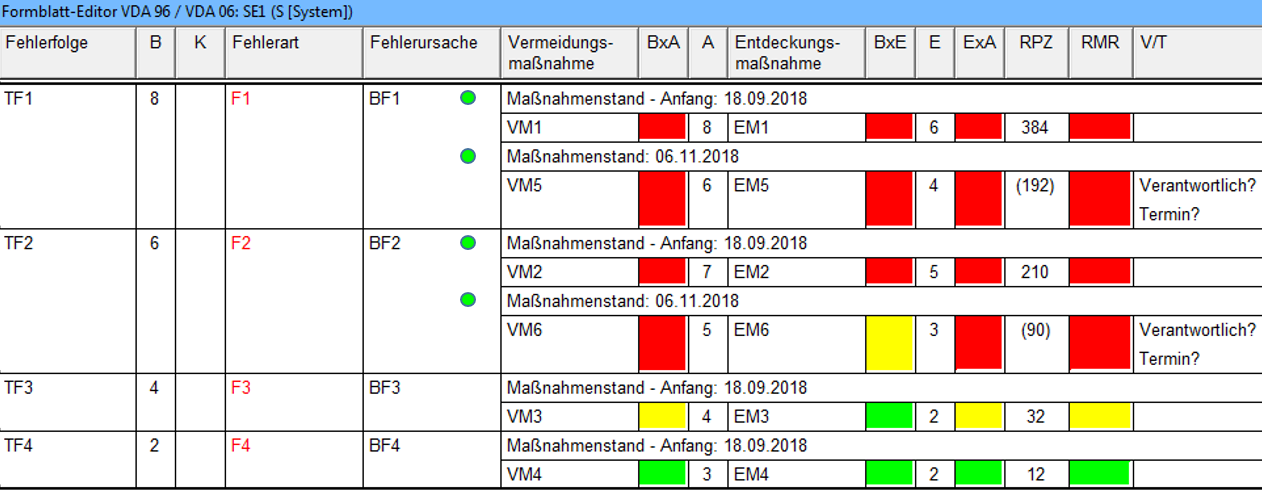

  • Selektieren Sie den Formblatt-Editor als Arbeitsplattform, können Sie bei Auswahl der entsprechenden Anzeigeoptionen die gewünschten Risikomatrix-Kritikalitäten (Farben) sehen. Für das hier benutzte Beispiel stellt sich das Formblatt wie folgt dar:

  • Analysiert man nun im Hinblick auf die hier beschriebene Qualitätsregel sowohl das Bild des Struktur-Editors als auch das Bild des Formblatt-Editors, zeigt sich, dass es vier Maßnahmenstände mit einem kritischen RMR gibt. Diese Risikomatrixränge sind alle rot markiert, weshalb man folgendes Suchergebnis erhält:

Suchergebnis:

Nach Anwendung der Qualitätsregel werden die insgesamt vier bei BF1 und BF2 verankerten Anfangs- und Folgemaßnahmenstände als Suchergebnisse angezeigt (markiert).

Herunterladen der QR-Beispieldatei
