Suche:
System- und Prozesselemente ohne Funktionen
Erläuterung:
Es werden System- und Prozesselemente gesucht, für die keine Funktionen vereinbart wurden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

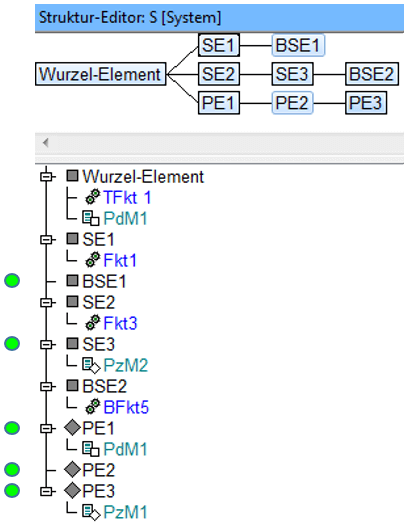

- Die Beispielstruktur besteht aus sechs Systemelementen (
) und drei Prozesselementen (
), denen eine unterschiedliche Zahl von Funktionen (
), Produktmerkmalen (
) und Prozessmerkmalen (
) zugeordnet ist. - Die hier betrachtete Qualitätsregel hat zum Ziel, all jene Systemelemente und Prozesselemente aufzuspüren, welchen keine Funktionen zugeordnet sind. Führt man eine optische Analyse an der hier vorliegenden Beispielstruktur im Sinne der Qualitätsregel aus, erhält man das nachfolgende Suchergebnis:
Suchergebnis:
Es sind in der Beispielstruktur insgesamt zwei Systemelemente und drei Prozesselemente vorhanden, die keine Funktionen aufweisen. Dabei handelt es sich um BSE1, SE3, PE1, PE2 und PE3.
