Suche:
Fehlfunktionstypen mit abweichenden Maßnahmen
Erläuterung:
Es werden Fehlfunktionstypen mit mehr als einem Vorkommnis gesucht, bei denen die Vorkommnisse voneinander abweichende Maßnahmen (Entdeckungs- und/oder Vermeidungsmaßnahmen) aufweisen. Dabei kommt es nicht auf die Reihenfolge der Maßnahmen und ihre Gruppierung in Änderungsständen und/oder Maßnahmengruppen an.
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme
- Die Fehler BF1 und BF2 sind bei den drei unterschiedlichen Funktionen BFkt1, BFkt2 und BFkt3 verankert. Deshalb kommen sie in der Struktur jeweils dreimal vor, was durch das Anhängsel {3} verdeutlicht wird. Dieses Anhängsel wird als „Anzahl der Vorkommnisse“ eines IQ-Objekts bezeichnet und ist bei entsprechender Anzeigeoption sichtbar.
- Die Fehler BF3 und BF4 sind jeweils bei den zwei Funktionen BFkt3 und BFkt4 verankert und besitzen darum zwei Vorkommnisse ({2}).
- Wählt man als Anzeigeoption die Darstellung der Maßnahmen in der Strukturliste hinzu, erkennt man sofort, bei welchen Fehlern welche Maßnahmen verankert sind.

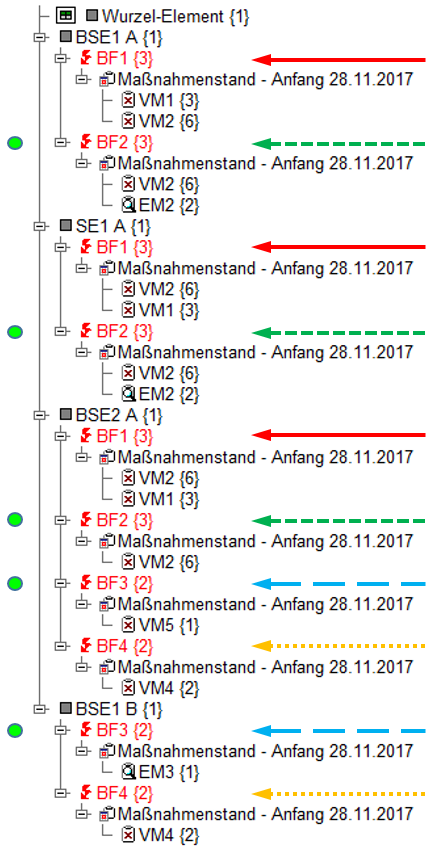

Der Übersichtlichkeit halber wird im nachfolgenden Bild auf die Anzeige der Funktionen verzichtet. Die Pfeile sollen das Auffinden gleicher Fehlertypen erleichtern.
Suchergebnis
:
Die visuelle Analyse der Strukturliste lässt erkennen, dass BF2 und BF3 Vorkommnisse haben, die voneinander abweichende Maßnahmen aufweisen.
Bei Anwendung des hier vorliegenden Qualitätsregel-Filters werden deshalb als Suchergebnis 5 Treffer verzeichnet, und zwar alle 3 Vorkommnisse von BF2 und alle 2 Vorkommnisse von BF3.
