Suche:
Fehlfunktionen, Fehlererkennungen und Fehlerreaktionen ohne Folgen und Ursachen
Erläuterung:
Es werden Fehlfunktionen, Fehlererkennungen und Fehlerreaktionen gesucht, die weder Folgen noch Ursachen im Fehlernetz haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

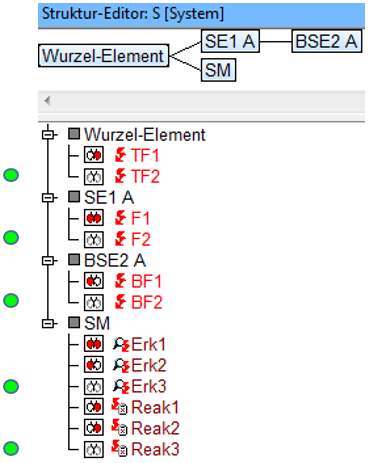

- Die Beispiel-Struktur besteht aus drei Strukturelementen, denen jeweils zwei Fehlfunktionen (
) zugeordnet sind und einem den Sicherheitsmechanismen vorbehaltenen Strukturelement, welches drei Fehlererkennungen (
) und drei Fehlerreaktionen (
) enthält. - Durch die Auswahl geeigneter Anzeigeoptionen (hier: Hot-Click-Symbol „Fehlernetz“) kann man in der Strukturliste erkennen, welche Fehler und Sicherheitsmechanismen untereinander verknüpft sind und welche nicht. Wie die Verknüpfungen im Einzelnen aussehen, kann im Fehlernetz oder Graph-Editor nachgeschaut werden.
- Die vorliegende Qualitätsregel spürt solche Fehler und Sicherheitsmechanismen auf, die weder Folgen noch Ursachen im Fehlernetz haben und deshalb mit dem Symbol
gekennzeichnet sind.
Suchergebnis
:
So lässt sich aus der Strukturliste in Verbindung mit dem Symbol für unser Beispiel ablesen, dass die drei Fehler TF2, F2 und BF2 sowie die Fehlererkennung Erk3 als auch die Fehlerreaktion Reak3 bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnis ausgewiesen werden.
