Suche:
Funktionstypen mit abweichenden Anforderungen
Erläuterung:
Es werden Vorkommnisse von Funktionstypen gesucht, für die unterschiedliche Anforderungen vereinbart sind. Dabei ist die Reihenfolge der Anforderungen ohne Belang.
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

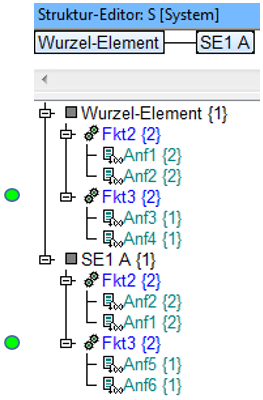

- Die Beispiel-Struktur besteht aus zwei Strukturelementen, denen jeweils zwei Funktionen (
) zugeordnet sind. Jede dieser zwei Funktionen hat wiederum zwei Vorkommnisse {2} und ist also zweimal in der Struktur vorhanden. Bei jedem Funktions-Vorkommnis sind zwei Anforderungen verankert. - Die vorliegende Qualitätsregel spürt jene Vorkommnisse von Funktionen auf, bei denen unterschiedliche Anforderungen verankert sind. Untersucht man daraufhin die Beispielstruktur auf optischem Weg, stellt man fest, dass die zwei Vorkommnisse der Funktion Fkt3 unterschiedliche Anforderungen aufweisen. Deshalb werden diese zwei Vorkommnisse bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnisse ausgewiesen.
- Die Funktion Fkt2 weist aus, dass die Reihenfolge der bei ihr verankerten Anforderungen unbedeutend für das Qualitätsregel-Suchergebnis ist.
Suchergebnis:
Bei Anwendung der hier vorliegenden Qualitätsregel werden für die dargestellte Beispielstruktur zwei Treffer markiert, nämlich die beiden Vorkommnisse der Funktion Fkt3.
