Suche:
Funktionen und Merkmale ohne Folgen und Ursachen
Erläuterung:
Es werden Funktionen und Merkmale gesucht, die weder Folgen noch Ursachen im Funktionsnetz haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

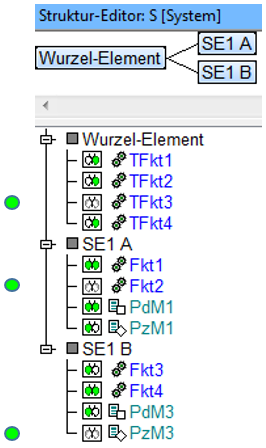

- Die Beispiel-Struktur besteht aus drei Strukturelementen. Dem Wurzelelement sind vier Funktionen (
) zugeordnet. In den beiden Strukturelementen SE1 A und SE1 B sind neben zwei Funktionen jeweils ein Produktmerkmal (
) und ein Prozessmerkmal (
) verankert. - Durch die Auswahl geeigneter Anzeigeoptionen (hier: Hot-Click-Symbol „Funktionsnetz“) kann man in der Strukturliste erkennen, welche Funktionen und Merkmale untereinander verknüpft sind.
- Die vorliegende Qualitätsregel spürt solche Funktionen und Merkmale auf, die weder Folgen noch Ursachen im Funktionsnetz haben. Demnach werden solche IQ-Objekte ausfindig gemacht, bei denen das Hot-Click-Symbol für das Funktionsnetz wie folgt aussieht
.
Suchergebnis:
So lässt sich aus der Strukturliste für unser Beispiel ablesen, dass sowohl die beiden Funktionen TFkt3 und Fkt2, als auch das Prozessmerkmal PzM3 bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnis ausgewiesen werden.
