Suche:
Systemelementtypen mit abweichenden Funktionen
Erläuterung:
Es werden Vorkommnisse von Systemelementytpen gesucht, für die unterschiedliche Funktionen vereinbart sind. Dabei ist die Reihenfolge der Funktionen ohne Belang.
Anmerkungen:
- Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
- Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

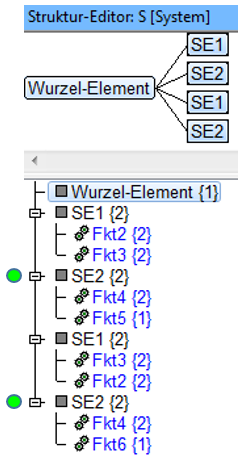

- Die Beispiel-Struktur besteht aus fünf Strukturelementen, dem Wurzelelement und vier weiteren Strukturelementen. Durch geeignete Auswahl der Anzeigeoptionen (hier: Anzahl der Vorkommnisse) lässt sich erkennen, dass sich diese vier Strukturelemente aus zweimal zwei Strukturelementtypen zusammensetzen, nämlich SE1 und SE2. Jedem dieser Strukturelemente sind jeweils zwei Funktionen (
) zugeordnet. - Die vorliegende Qualitätsregel spürt jene Vorkommnisse von Strukturelementen auf, bei denen unterschiedliche Funktionen verankert sind. Untersucht man daraufhin die Beispielstruktur auf optischem Weg, stellt man fest, dass die zwei Vorkommnisse des Strukturelements SE2 unterschiedliche Funktionen aufweisen. Deshalb werden diese zwei Vorkommnisse bei Anwendung der hier betrachteten Qualitätsregel als Suchergebnisse ausgewiesen.
- Der Strukturelementtyp SE1 weist aus, dass die Reihenfolge der bei seinen Vorkommnissen verankerten Funktionen unbedeutend für das Qualitätsregel-Suchergebnis ist.
Suchergebnis:
Bei Anwendung der hier vorliegenden Qualitätsregel werden für die dargestellte Beispielstruktur zwei Treffer markiert, nämlich die beiden Vorkommnisse des Strukturelements SE2.
