Mechatronik-Pfade mit fehlenden Sicherheitsmechanismen
Erläuterung:
Es werden sowohl Fehlererkennungen und Fehlerreaktionen gesucht, die zu unvollständigen Mechatronik-Pfaden gehören, als auch Entdeckungs- und Vermeidungsmaßnahmen, von denen noch keine Sicherheitsmechanismen abgeleitet wurden.
Ein Mechatronikpfad ist dann unvollständig, wenn eine Fehlererkennung ohne eine Fehlerreaktion auftritt – und umgekehrt.
Beispiel:
Abkürzungen:

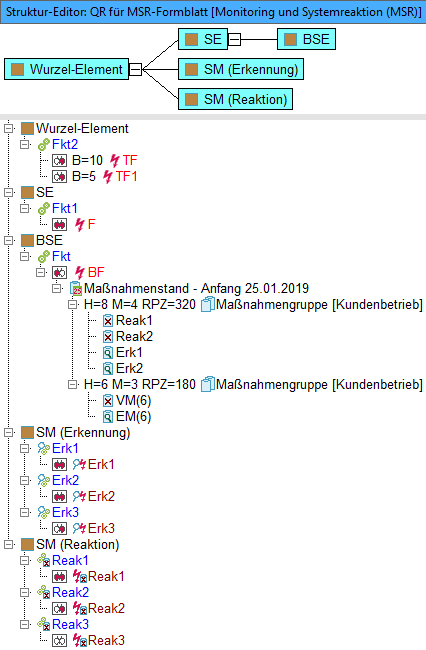

- Das Beispiel zur Demonstration der Funktionsweise der hier beschriebenen Qualitätsregel (QR) besitzt die zuvor abgebildete Struktur, in welcher auch jene IQ-Objekte enthalten sind, die von der hier beschriebenen QR gefunden werden sollen. Dazu gehören insgesamt sechs Vermeidungs- und Entdeckungsmaßnahmen sowie jeweils drei Fehlererkennungen und Fehlerreaktionen.

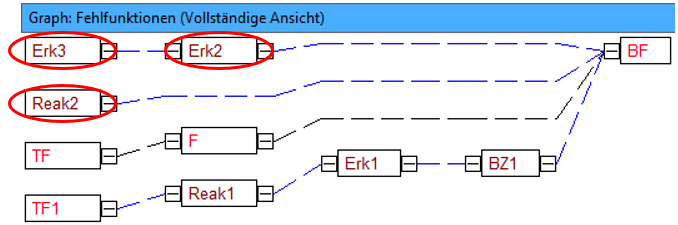

- Aus dem nachfolgenden Fehlergraphen wird ersichtlich, wie die einzelnen Fehlfunktionen miteinander verknüpft und wie die Sicherheitsmechanismen (Fehlererkennungen, Fehlerreaktionen) ins Fehlernetz eingebunden sind.

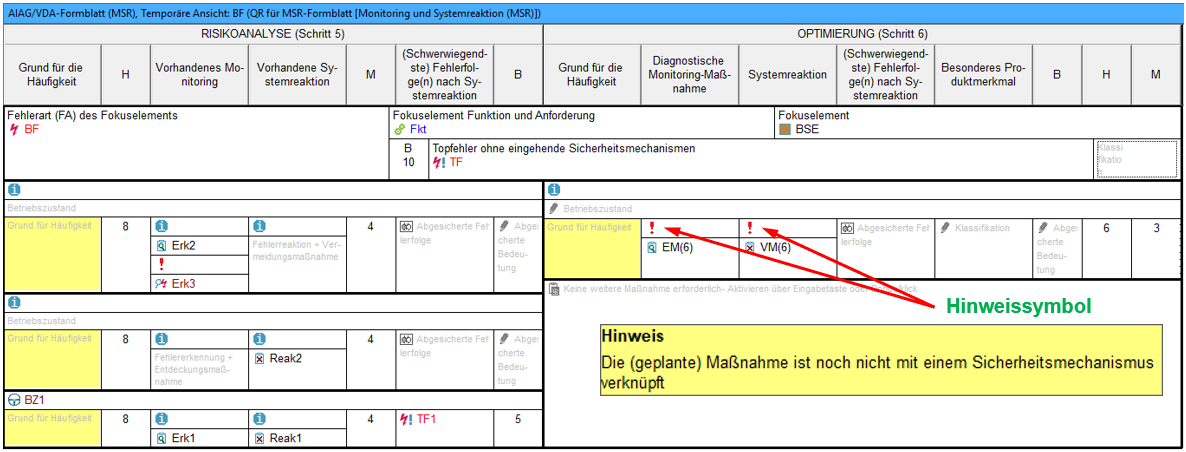

- Mit Hilfe des MSR-Formblatts (s. nächstes Bild) und den darin enthaltenen Hinweissymbolen wird deutlich, dass die beiden (geplanten) Maßnahmen EM(6) und VM(6) noch nicht mit einem Sicherheitsmechanismus verknüpft sind. Das ist deshalb der Fall, weil von diesen beiden Maßnahmen noch keine Sicherheitsmechanismen abgeleitet wurden.

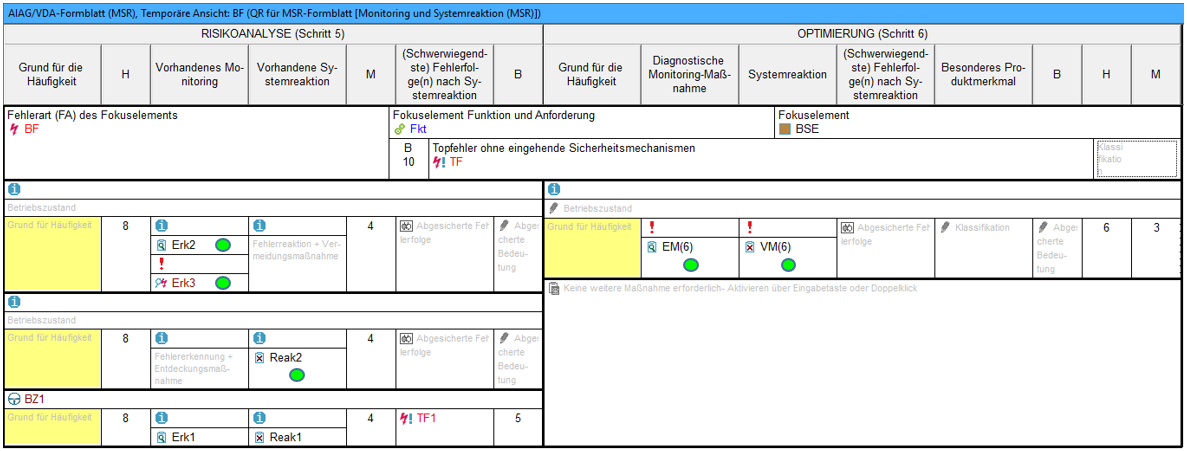

Wendet man unter diesen Umständen die hier beschriebene QR im MSR-Formblatt an, dann erhält man das folgende Suchergebnis:
Suchergebnis:
Weil die optische Analyse des Fehlergraphen (s.o.) zeigt, dass einerseits die Fehlererkennungen Erk2 und Erk3 keine Verbindung mit einer Fehlerreaktion haben und weil andererseits die Fehlerreaktion Reak2 ohne Verknüpfung zu einer Fehlererkennung ist, werden Erk2, Erk3 und Reak2 als Treffer markiert. Da die zwei Hinweissymbole bei den beiden Maßnahmen EM(6) und VM(6) im MSR-Formblatt ausweisen, dass von diesen Maßnahmen noch keine Sicherheitsmechanismen abgeleitet wurden, werden auch EM(6) und VM(6) als gültige QR-Suchobjekte ausgewiesen.
Der bei den Fehlerreaktionen verankerte Sicherheitsmechanismus Reak3 ist im Suchergebnis nicht enthalten, weil er unverknüpft ist und im MSR-Formblatt nicht auftaucht.
