Basisfehler, die zu Verletzungen von Sicherheitszielen mehrerer unterschiedlicher Systemelemente führen.
Erläuterung:
Es werden Basisfehler gesucht, die mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft sind. Diese Sicherheitsziel-Verletzungen müssen gleichzeitig bei mindestens zwei unterschiedlichen Systemelementen verankert sein. Dabei ist es belanglos, ob die Sicherheitsziel-Verletzungen über Einfachfehler- oder Mehrfachfehler-Pfade erreicht werden.
Beispiel:
Abkürzungen:

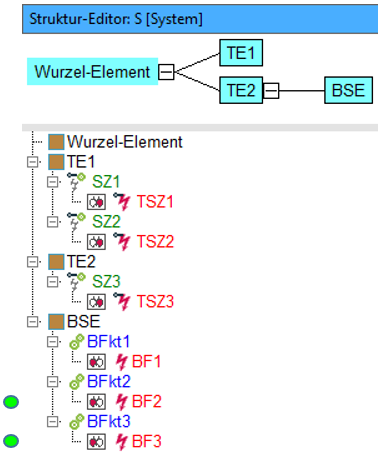

- Die abgebildete Beispielstruktur besteht aus vier Systemelementen. Dem Wurzel-Element sind dabei zwei
Systemelemente TE1 und TE2 zugeordnet, die insgesamt drei verschiedene Sicherheitsziele
mit je einer Sicherheitsziel-Verletzung
aufweisen. Das letzte
Systemelement BSE beinhaltet drei Basisfehler samt Funktionen.

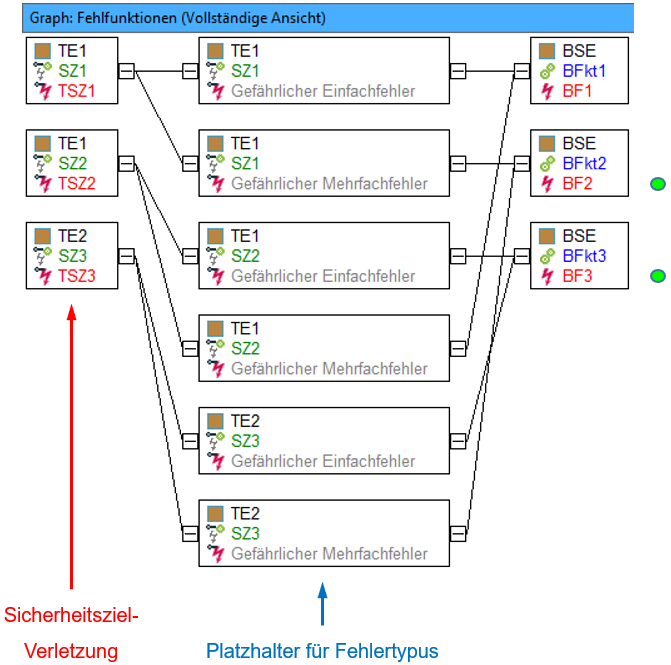

- In dem nachfolgenden Fehlergraphen ist zu sehen, wie die Basisfehler BF mit den Sicherheitsziel-Verletzungen verknüpft sind.
- Jeder Sicherheitsziel-Verletzung werden in der IQ-Software automatisch zwei Platzhalter für den Fehlertypus zugeordnet. Sichtbar wird dies im Fehlergraphen und im Fehlernetz. Verankern Sie nämlich im Fehlergraphen oder Fehlernetz eine Sicherheitsziel-Verletzung, tauchen unmittelbar neben der Sicherheitsziel-Verletzung in Ursachenrichtung automatisch zwei Platzhalter für den Fehlertypus auf. Diese Fehlertypen unterscheiden, ob die Fehler, die zur Sicherheitsziel-Verletzung führen, gemäß der Norm ISO 26262 Einfachfehler (Single Point Faults) oder Mehrfachfehler (Multiple Point Faults) sind.
- Die hier betrachtete Qualitätsregel (QR) entdeckt Basisfehler (BF), die mit zwei oder mehr verschiedenen Sicherheitsziel-Verletzungen verknüpft sind und wobei diese Sicherheitsziel-Verletzungen gleichzeitig bei mindestens zwei unterschiedlichen Systemelementen verankert sein müssen. Dabei ist es belanglos, ob die Sicherheitsziel-Verletzungen über Einfachfehler- oder Mehrfachfehler-Pfade erreicht werden. Bei Betrachtung des obigen Fehlergraphens ergibt sich deshalb das folgende Suchergebnis:
Suchergebnis:
Obwohl jeder der drei vorhandenen BF zu zwei unterschiedlichen Sicherheitsziel-Verletzungen führt, erfüllen nur zwei BF die Qualitätsregel-Filterbedingung, wonach diese Sicherheitsziel-Verletzungen gleichzeitig bei mindestens zwei unterschiedlichen Systemelementen verankert sein müssen.
Deshalb werden nur die Basisfehler BF2 und BF3 als Treffer markiert.
