Suche:
FMEA Objekte ohne Namen in der Referenzsprache (Name entspricht „???“)
Erläuterung:
Sucht FMEA Objekte, deren Typ den Namen ‚???‘ in der Referenzsprache hat.
Anmerkungen:
– Als Typen werden IQ-Objekte bezeichnet, die in Katalogen erfasst und Träger von Informationen sind, welche für alle Vorkommnisse eines Typs gleich sind.
– Vorkommnisse von IQ-Objekten werden immer dann erzeugt, wenn aus Katalogen IQ-Objekte ausgewählt und an anderen Stellen der Software erneut verwendet werden.
Beispiel:
Abkürzungen:
- Die Beispiel-Struktur besteht aus drei Strukturelementen mit unterschiedlichen IQ-Objekten. Weil die vorliegende Qualitätsregel (QR) jene Vorkommnisse von IQ-Objekt-Typen sucht, die den Namen „???“ besitzen, sind einige der vorhandenen Objekt-Typen entsprechend benannt worden.

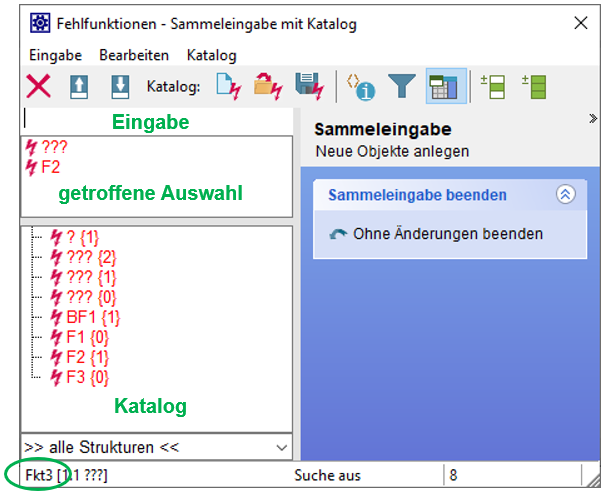

- Die vorliegende QR kann nur Vorkommnisse von Objekt-Typen und nicht die Typen selbst finden, welche den Namen „???“ haben. Das wird deutlich, wenn man sich beispielhaft die Sammeleingabe mit Katalog für die Fehlfunktionen bei der Funktion Fkt3 unserer Beispiel-Struktur anschaut:
Im Bereich „Katalog“ sind alle Fehlfunktions-Typen aufgelistet, die in der fme-Datei in Projekten und/oder Strukturen vorhanden oder einmal definiert und später in anderen Editoren als dem Katalog gelöscht worden sind. Weil in unserer Beispiel-fme-Datei nur ein Projekt mit einer Struktur enthalten ist, gilt für die im Katalog vorhandenen Fehlfunktions-Typen mit einer von 0 abweichenden Vorkommnis-Zahl (s. { }), dass sie in der Beispielstruktur vorkommen und verwendet worden sein müssen.
- Weil die QR nicht auf den Katalog der Sammeleingabe angewendet werden kann, lassen sich die IQ-Objekt-Typen, welche keine Vorkommnisse haben, nicht entdecken. In den Editoren in denen man diese QR verwenden kann, werden nur Instanzen von Typen angezeigt und nicht die Typen selbst.
- In unserem Beispiel wird die QR im Struktur-Editor angewendet. Das bedeutet aber, dass in diesem Fall Vorkommnisse der IQ-Element-Typen „Struktur“ und „Projekt“, welche den Namen „???“ haben, beim QR-Suchlauf nicht gefunden werden. Vorkommnisse der beschriebenen Art lassen sich nur dann mit der QR auffinden, wenn man die QR im IQ-Explorer nutzt.
- Es treten somit die im Katalog aufgeführten Fehler-Typen ???{0}, F1{0} und F3{0} in der Beispielstruktur nicht auf, weshalb sie bei Anwendung der QR im Struktur-Editor nicht entdeckt und markiert werden können. Für unser Beispiel erhält man somit das folgende Suchergebnis:

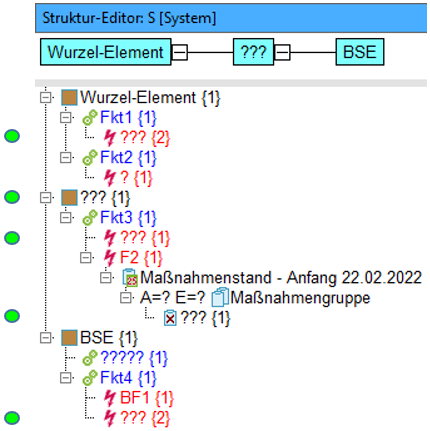

Suchergebnis:
Es gibt insgesamt drei IQ-Objekt-Typen, die den Namen „???“ aufweisen und ein Vorkommnis besitzen, nämlich einen Strukturelement-Typ, einen Fehlfunktions-Typ und einen Vermeidungsmaßnahmen-Typ. Hinzu kommt ein vierter IQ-Objekt-Typ mit Namen „???“, der allerdings zwei Vorkommnisse hat, die somit beide Fehlfunktions-Vorkommnisse desselben Typs sind.
Da, wie eingangs geschrieben, nur Vorkommnisse von Objekttypen durch die QR entdeckt werden, werden insgesamt
fünf IQ-Objekt-Vorkommnisse erkannt, die den Namen „???“ besitzen und die QR erfüllen.
Herunterladen der
QR-Beispieldatei
