Mechatronik-Pfade mit vertauschten Sicherheitsmechanismen
Erläuterung:
Im Abschnitt 5 (Risikoanalyse) des MSR-Formblatts wird nach Fehlererkennungen und Fehlerreaktionen gesucht, die in falscher Reihenfolge miteinander verknüpft sind.
Eine falsche Verknüpfungs-Reihenfolge ist vorhanden, wenn im Fehlernetz (Fehlergraphen) in Folgenrichtung eine Fehlerreaktion vor einer Fehlererkennung platziert ist.
Beispiel:
Abkürzungen:

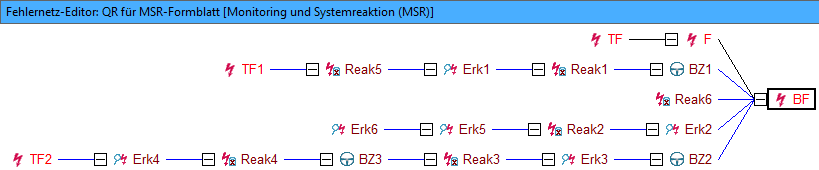

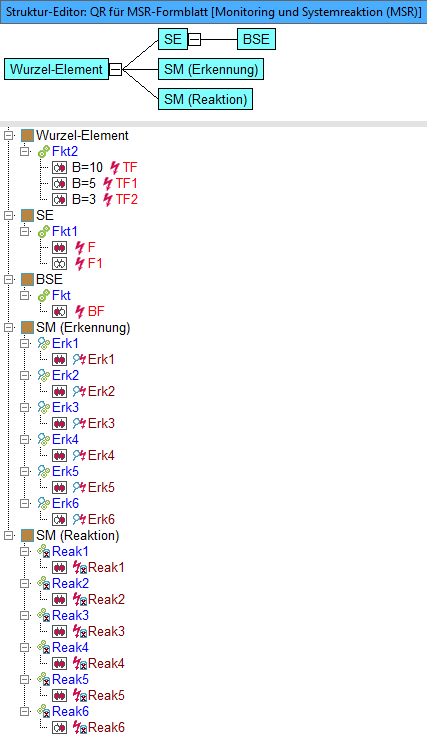

- Das Beispiel zur Demonstration der Funktionsweise der hier beschriebenen Qualitätsregel (QR) besitzt die zuvor abgebildete Struktur. Die darin enthaltenen Fehler und Sicherheitsmechanismen sind miteinander so verknüpft, wie es das nachfolgende Fehlernetz zeigt.
- Die hier beschriebene QR sucht nach Fehlererkennungen und Fehlerreaktionen, die in falscher Reihenfolge
miteinander verknüpft sind. Das ist dann der Fall, wenn im Fehlernetz (Fehlergraphen) in Folgenrichtung eine
Fehlerreaktion vor einer Fehlererkennung angeordnet ist.
Der QR-Suchalgorithmus arbeitet vom Fokusfehler (hier BF) ausgehend die Fehlerpfade in Folgenrichtung ab. Dabei werden immer Paare von Fehlererkennung und Fehlerreaktion bzw. Fehlerreaktion und Fehlererkennung gesucht. Ist die Reihenfolge innerhalb eines gefundenen Paares falsch, wird das Paar als Treffer markiert, und die Suche wird nach einem weiteren Paar im selben Fehlerpfad fortgesetzt. Weist ein gefundenes Paar die richtige Reihenfolge auf, wird kein Treffer registriert, die Suche aber ebenfalls fortgesetzt.

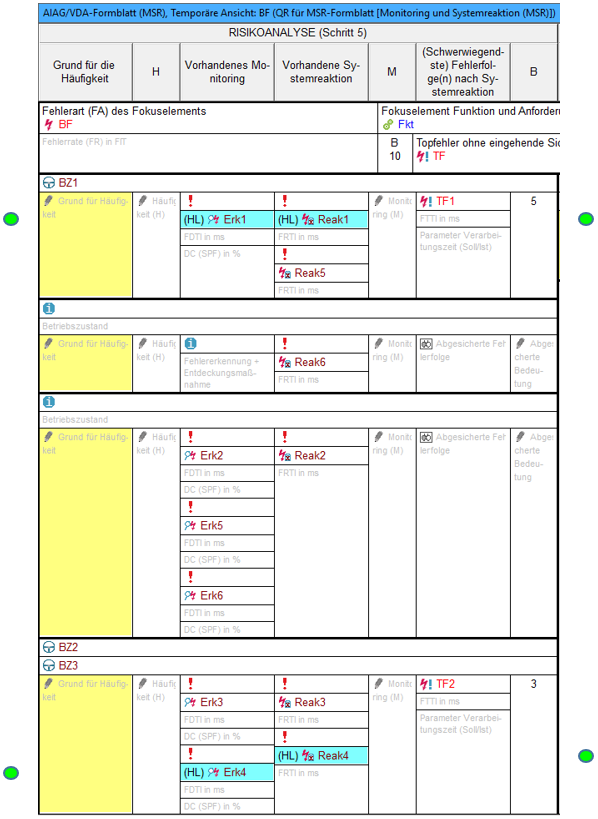

- Die hier beschriebene QR kann nur im MSR-Formblatt (Risikoanalyse (Schritt 5)) ausgeführt werden. Deshalb wird das QR-Suchlaufergebnis im MSR-Formblatt angezeigt. Dieses Formblatt, welches den Fokusfehler BF besitzt, hat für unser Beispiel nach dem QR-Suchlauf das folgende Aussehen:
Suchergebnis:
Nimmt man das o.a. Fehlernetz zu Hilfe, wird ersichtlich, dass im zweiten Fehlernetzast das Sicherheitsmechanismuspaar „Reak1 – Erk1“ eine falsche Reihenfolge aufweist und deshalb im Suchergebnis als Treffer auftaucht.
Die sich an dieses Paar im Fehlernetz anschließende Fehlerreaktion Reak5 geht nicht in das Suchergebnis ein, weil sie kein Teil eines neuen, in falscher Reihenfolge verknüpften Sicherheitsmechanismuspaares ist.
Im fünften Fehlernetzast findet sich schließlich noch das Sicherheitsmechanismuspaar „Reak4 –
Erk4“, welches ebenfalls eine falsche Reihenfolge hat und darum auch im Suchergebnis gelistet wird.
