Einfach- oder Mehrfachfehler ohne Ursachen.

Erläuterung:

Es wird nach Sicherheitsziel-Verletzungen gesucht, deren Einfach- und/oder Mehrfachfehler mit keiner Fehlerursache verknüpft sind.

Beispiel:

Abkürzungen:

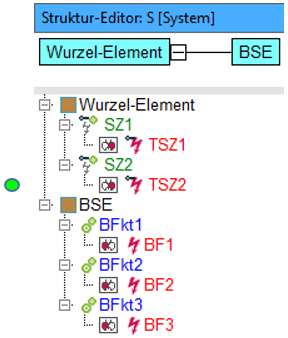

  • Die abgebildete Beispielstruktur besteht aus zwei Struktur-Elementen. Dem Wurzel-Element sind dabei zwei Sicherheitsziele mit je einer Sicherheitsziel-Verletzung zugeordnet. Das zweite Struktur-Element BSE weist drei Funktionen mit je einem Basisfehler auf.

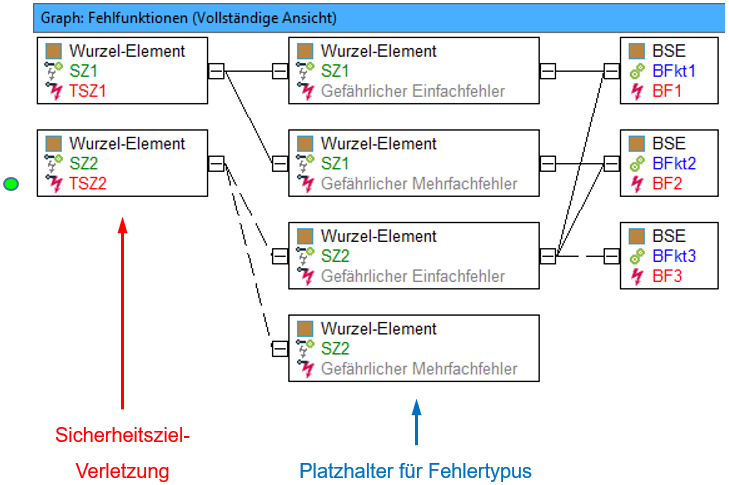

  • In dem nachfolgenden Fehlergraphen ist zu sehen, wie die Basisfehler BF mit den Sicherheitsziel-Verletzungen verknüpft sind.

  • Jeder Sicherheitsziel-Verletzung werden in der IQ-Software automatisch zwei Platzhalter für den Fehlertypus zugeordnet. Sichtbar wird dies im Fehlergraphen und im Fehlernetz. Verankern Sie nämlich im Fehlergraphen oder Fehlernetz eine Sicherheitsziel-Verletzung, tauchen unmittelbar neben der Sicherheitsziel-Verletzung in Ursachenrichtung automatisch zwei Platzhalter für den Fehlertypus auf. Diese Fehlertypen unterscheiden, ob die Fehler, die zur Sicherheitsziel-Verletzung führen, gemäß der Norm ISO 26262 Einfachfehler (Single Point Faults) oder Mehrfachfehler (Multiple Point Faults) sind.
  • Die hier betrachtete Qualitätsregel (QR) entdeckt Sicherheitsziel-Verletzungen, welche Einfach- und/oder Mehrfachfehler aufweisen, die mit keiner Fehlerursache verknüpft sind. Weil die Einfach- und Mehrfachfehler von Sicherheitszielen nur im Fehlergraphen und Fehlernetz sichtbar sind, müssen der Graph- oder der Netz-Editor herangezogen werden, um zu erkennen, welche Einfach- und/oder Mehrfachfehler für das Suchergebnis verantwortlich sind. Im Fall des hier vorliegenden Beispiels ergibt sich deshalb bei Betrachtung des obigen Fehlergraphens das folgende Suchergebnis:

Suchergebnis:

Es wird die Sicherheitsziel-Verletzung TSZ2als Treffer markiert, weil deren Mehrfachfehler keine Fehlerursache besitzt.

Herunterladen der QR-Beispieldatei
