Suche:
Mechatronik-Pfade mit widersprüchlichen Informationen zur Fehlererkennung
Erläuterung:
Im MSR-Formblatt wird nach Fehlererkennungen gesucht, denen widersprüchliche DC- und M-Werte zugewiesen wurden.
Ein Widerspruch ist immer dann gegeben, wenn ein DC-Wert von mindestens 99,99% mit einem M-Wert > 1 kombiniert worden ist. Genauso widersprüchlich ist es auch, wenn ein M-Wert von 1 mit einem DC-Wert < 99,99% verknüpft ist.
Beispiel:
Abkürzungen:

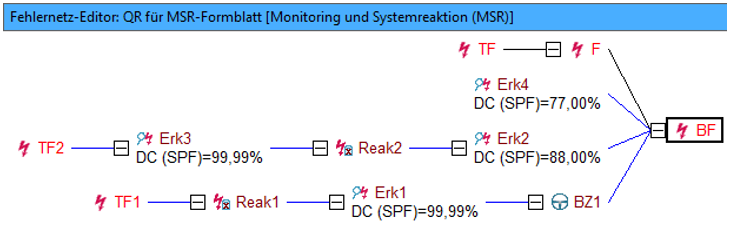

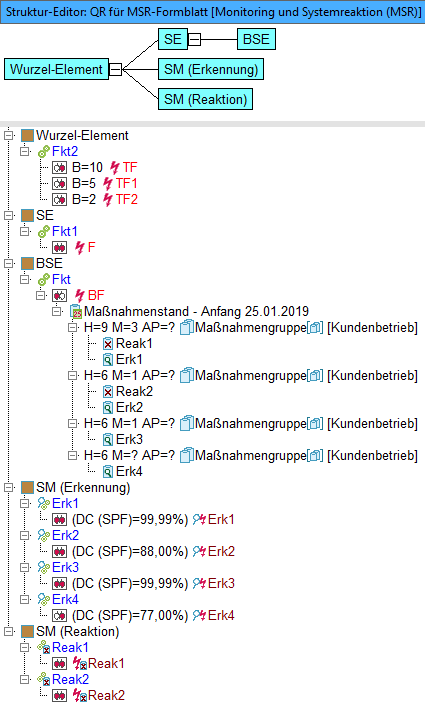

- Das Beispiel zur Demonstration der Funktionsweise der hier beschriebenen Qualitätsregel (QR) besitzt die zuvor abgebildete Struktur. Die darin enthaltenen Fehler und Sicherheitsmechanismen sind miteinander so verknüpft, wie es das nachfolgende Fehlernetz zeigt. Durch eine geeignete Auswahl der Anzeigeoptionen (z.B. Parameter Funktionale Sicherheit; Bewertung) können sowohl im Struktur- als auch im Fehlernetz-Editor die zur Ausführung der QR relevanten Parameter sichtbar gemacht werden.
- Die hier beschriebene QR sucht Fehlererkennungen, denen widersprüchliche DC- und M-Werte zugeteilt wurden. Ein Widerspruch liegt dann vor, wenn bei derselben Fehlererkennung sowohl ein DC-Wert von mindestens 99,99% als auch ein M-Wert > 1 zugewiesen worden ist. Ebenso widersprüchlich ist es auch, einen M-Wert von 1 mit einem DC-Wert < 99,99% zu kombinieren.

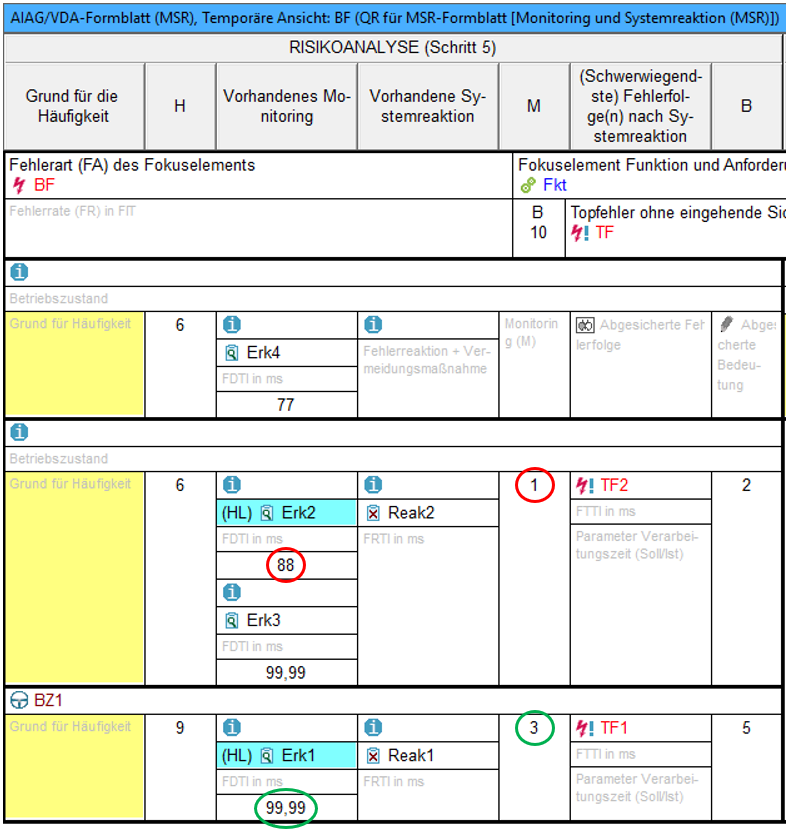

- Die hier beschriebene QR kann nur im MSR-Formblatt (Risikoanalyse (Schritt 5)) ausgeführt werden. Deshalb wird das QR-Suchlaufergebnis im MSR-Formblatt angezeigt. Dieses Formblatt, welches den Fokusfehler BF besitzt, hat für unser Beispiel das folgende Aussehen:
Suchergebnis:
Es werden die beiden Fehlererkennungen Erk1 und Erk2 als gültige QR-Suchobjekte ausgewiesen. Das lässt sich leicht nachprüfen, weil wegen der im MSR-Formblatt sichtbaren DC- und M-Werte der in der QR vorgenommene Vergleich optisch nachvollzogen werden kann.
