Suche:
Basisfehler bei inneren Strukturelementen
Erläuterung:
Es werden Basisfehler gesucht, die bei Strukturelementen verankert sind, denen im Strukturbaum mind. ein weiteres Strukturelement „nach rechts“ nachfolgt.
Anmerkung:
Basisfehler (BF) sind Fehlfunktionen, die keine Fehlerursachen, aber Fehlerfolgen haben.
Beispiel:
Abkürzungen
- Anf = Anforderung
- ASIL = Sicherheitsanforderungsstufe im Automobilbereich
- BF = Basisfehler einer Basisfunktion
- BFkt = Basisfunktion eines Basis-Strukturelements
- BSE = Basis-Strukturelement
- BZ = Betriebszustand
- DC = Diagnose-Deckungsgrad
- DSCF = Gefährlicher sicherheitskritischer Fehler
- Erk = Fehlererkennung
- EM = Entdeckungsmaßnahme
- F = Fehler
- FIT = Ausfallrate
- Fkt = Funktion
- FSM = Funktionales Sicherheits-Management
- Kl Anf = Klassifikation für Anforderung
- Kl PdM = Klassifikation für Produktmerkmal
- Kl PzM = Klassifikation für Prozessmerkmal
- LF = Latenter Fehler
- LFM = Latent-Fehler-Berechnung
- LM = Lenkungsmethode
- PdM = Produktmerkmal
- PE = Prozesselement
- PFH = Fehlerwahrscheinlichkeit pro Stunde
- PMHF = Probabilistic metric for random hardware failures
- Pr = Prüfung
- PrM = Prüfmittel
- PzM = Prozessmerkmal
- QM = Qualitätsmaßnahme
- QR = Qualitätsregel
- Reak = Fehlerreaktion
- RMR = Risiko-Matrix-Rang
- RP = Reaktionsplan
- SE = Strukturelement
- SE Erk = Strukturelement für Fehlererkennungen
- SE Reak = Strukturelement für Fehlerreaktionen
- SFF = Anteil ungefährlicher Ausfälle
- SIL = Sicherheitsanforderungsstufe
- SM = Ordnungs-Strukturelement für „Sicherheitsmechanismen“
- SPF = Einzelfehler
- SPFM = Einzelfehler-Berechnung
- SZ = Sicherheitsziel
- TF = Topfehler einer Topfunktion
- TFkt = Top-Funktion beim Wurzelelement
- VM = Vermeidungsmaßnahme

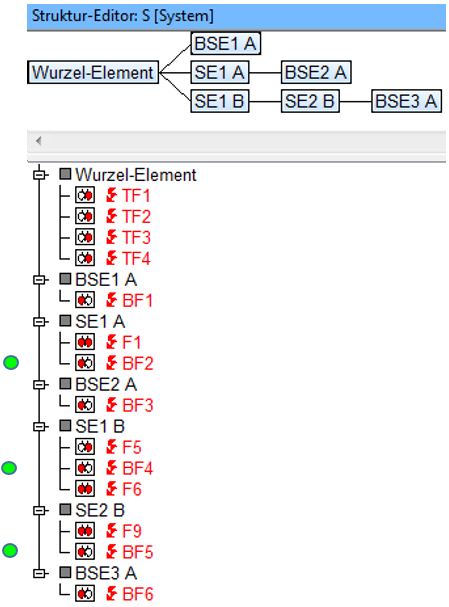

- In der zuvor abgebildeten Struktur sind sechs Basisfehler (BF) enthalten, was man an dem vor der Fehlfunktion platzierten Hot-Click-Symbol
erkennen kann. Dieses, bei entsprechender Anzeigeoption sichtbare Symbol, sagt über den betrachteten Fehler aus, dass er in Folgenrichtung mit mindestens einem weiteren Fehler verbunden ist, in Ursachenrichtung aber keine Verknüpfung besitzt. Das kommt in den weiter unten aus BF-Sicht aufgespannten Fehlernetzen deutlich zum Ausdruck. In diesen Netzen sind nämlich die BF jene Fehler, die ganz rechts angeordnet sind und keine Fehlerursachen haben. - Im Grafikfenster wird die Anordnung der Strukturelemente (SE) sichtbar. Sieht man vom Wurzelelement ab, können sich in SE1 A, SE1 B und SE2 B Basisfehler befinden, die sich mit Hilfe der hier beschriebenen Qualitätsregel aufspüren lassen.

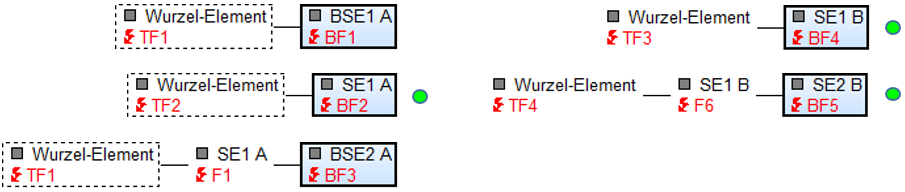

Fehlernetz-Editor aus BF-Sicht:
Suchergebnis:
Wird der hier beschriebene Filter auf die hier dargestellte Struktur angewendet, werden insgesamt drei Fehler ausfindig gemacht, die Basisfehler sind, welche sich in Strukturelementen befinden, denen im Strukturbaum mind. ein weiteres Strukturelement „nach rechts“ nachfolgt. Die gefundenen Fehler sind BF2, BF4 und BF5.
